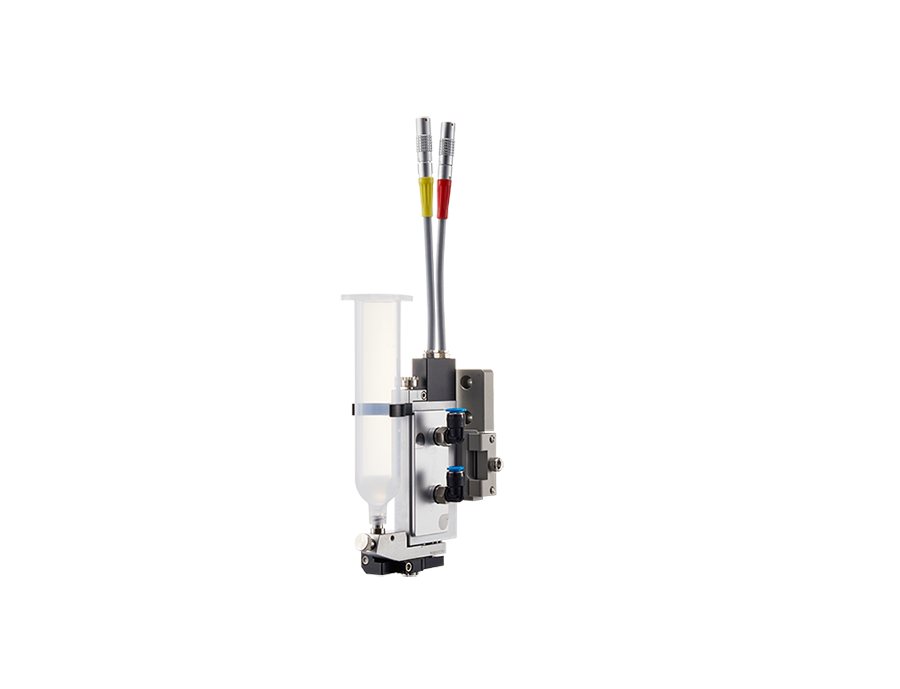

    RSH-5800系列 压电式喷射阀

    RSH-5800压电式喷射阀,快速的上端校正方式,消除了传统调试喷嘴的方法,精致的模块设计,实现了打点划线的超微化,实现了稳定的点胶可重复性,标准搭载了可调温控结构,可进行232通讯,实行软件修改控制器参数。

    产品概览

    优势特点

    1、非接触式喷射点胶、高精点胶;

    2、稳定的胶点直径小至0.2mm;

    3、持续工作频率高达500Hz,瞬时工作频率高达800Hz;

    4、适用流体粘度范围广,0至2,00,000 Cps;

    5、精致的模块化设计;

    6、清洗方便快捷;

    7、现场快速更换零部件,提高产线效率;

    8、快速的上端校正方式,消除了传统调试喷嘴的方法;

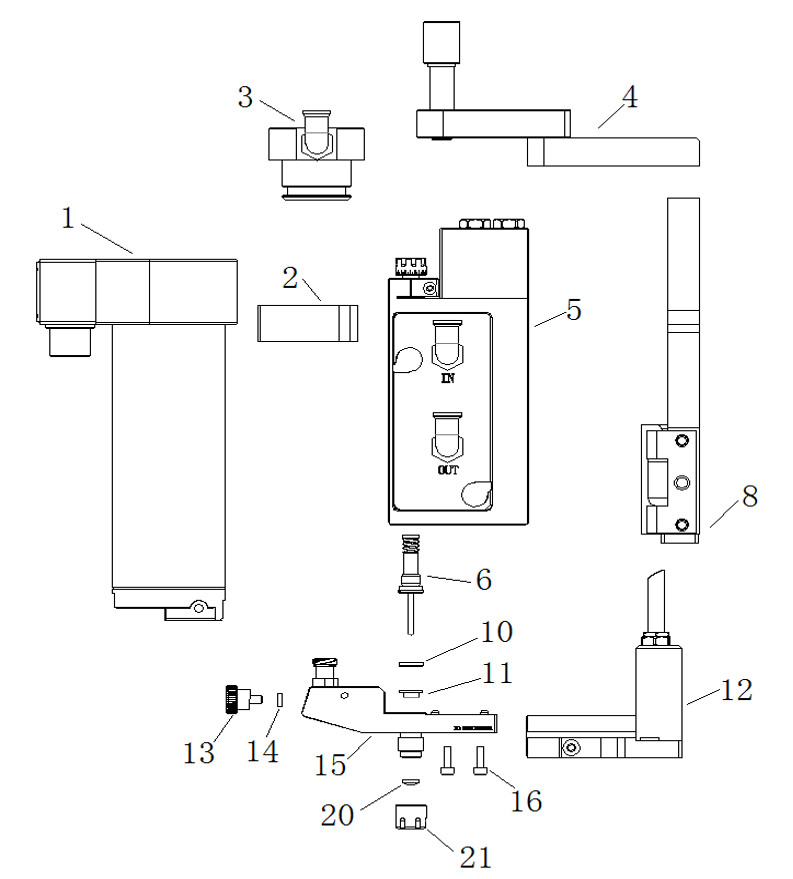

    阀体组成与介绍







    规格参数

    技术参数

    热熔胶

    点胶方式

    非接触式点胶

    外形尺寸

     131*宽 53*高 250(mm)

    阀体质量

    550g

    适用液体类型

    热熔胶

    适用液体粘度

    5000- 200000 cps

    工作频率

    Max: 800Hz

    最大驱动电压

    100%

    最小单点直径

    0.2mm

    最小线宽

    0.25mm

    接触液剂的材料

    特制不锈钢

    液剂入口

    鲁尔接头

    撞针组件

    钨钢(0.75~2.0)

    喷嘴组件

    钨钢(0.05~0.5)

    适用喷嘴类型

    喷嘴:5-0.03mm~5-0.5mm,
    加长喷嘴:5-0.075-L4~5-0.15-L5.75

    流体密封圈

    PEK(耐高温,耐腐蚀)

    密封件组件的维护周期

    20000000次

    供胶气压

    0.05Mpa~0.5MPa

    冷却气压

    0.03Mpa~0.1Mpa

    加热筒线缆

    2.5米或5米

    加热筒加热与感温类型

    DC:24V, 感温:PT100,

    加热组件

    20℃~180℃

    加热筒类型

    适合 30 毫升胶筒加热

    流道加热器线缆

    2.5 米或 5 米

    喷嘴加热器类型

    DC:24V, 感温:PT100, P:60W

    控制器线缆

    一套两条,2.5米或5米

    建议使用的工作频率:250Hz~400Hz,电压值75%~95%


    资料下载

    • 设备彩页
    • 技术规格书
    • 调试视频

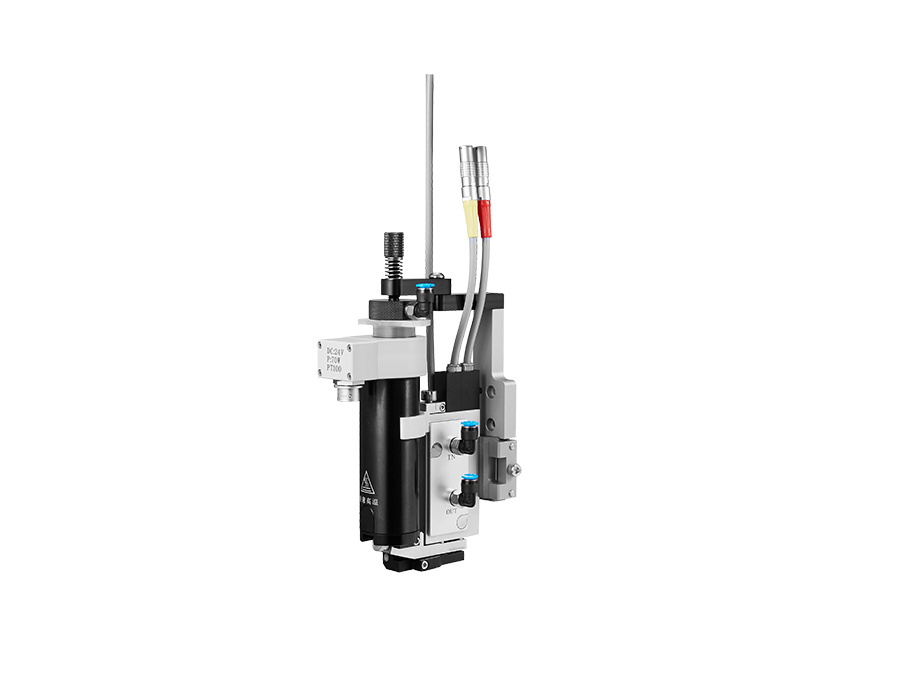

    相关产品
