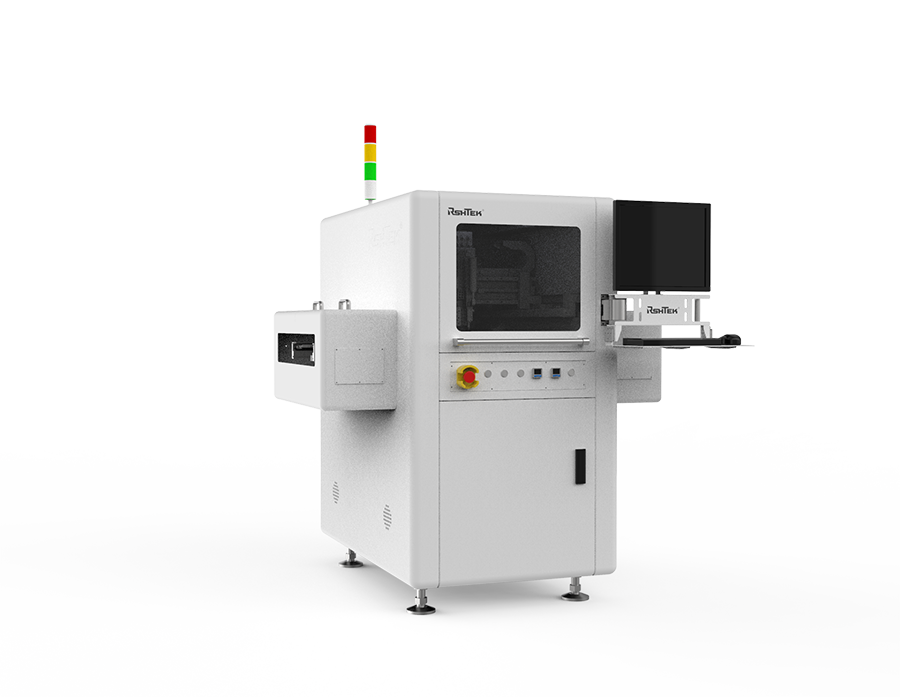

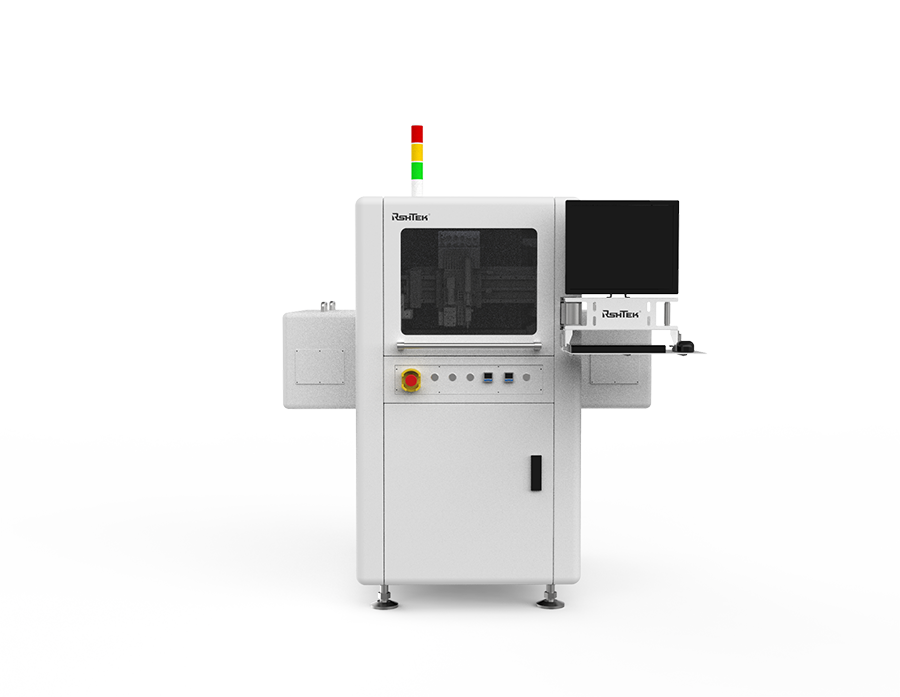

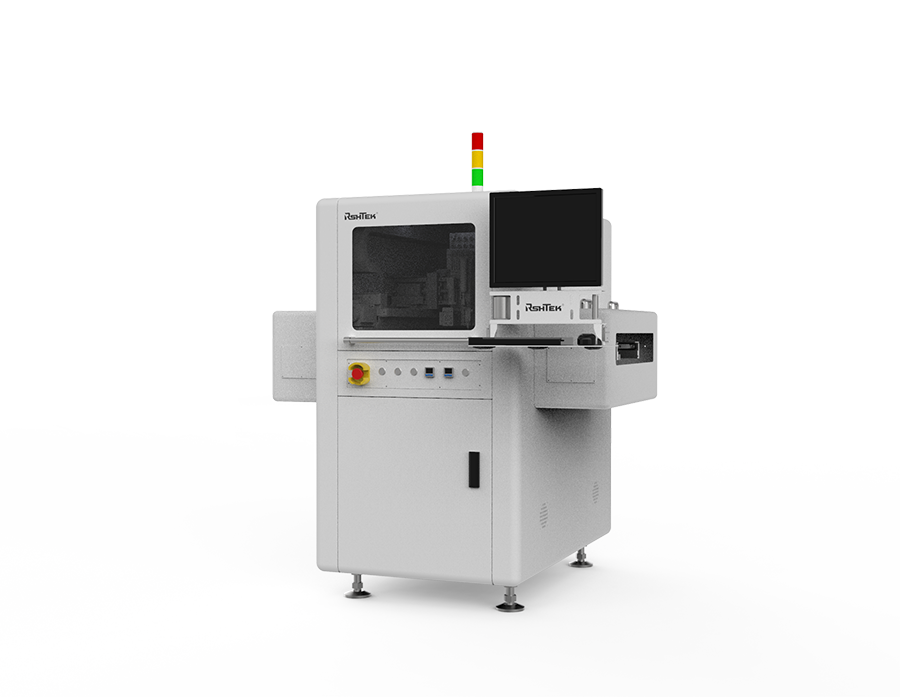

RS-77C轨道加长防护点胶机

RS-77C延续睿斯合RS系列点胶机优点，高精高速点胶机，加长X轴，适合长尺寸产品点胶，同时延长部分加上防护罩，保护点胶产品。

产品概览

核心优势

X轴加长防护：适合较长尺寸的产品点胶，防护性较好，不易损坏产品。

高性价比：龙门式支架设计，结构稳定；元器件的使用，减小故障发生率，降低使用成本，不易损坏，减少购置成本。

灵活性：RS系列全自动点胶设备能够处理多种不同基板尺寸的产品；双轨、双阀、四向倾斜、底部加热等多种功能模块灵活配置；

通用的平台可适用多种点胶工艺及胶水，可快速更换机种。

提高生产效率：胶量控制，视觉算法，提高了点胶作业良率，实现自动点胶。

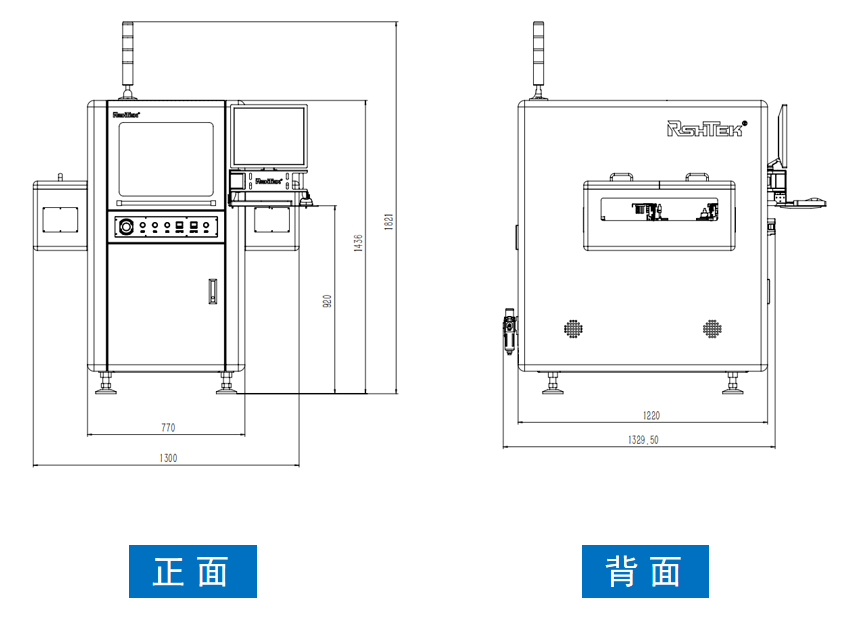

外形尺寸1300x1821x1220（宽x高x深）

选配功能

RS-77C	基本参数
外形尺寸 mm	1300x1821x1220（宽x高x深）
重量 kg	标准机：700
用电需求	电压220V，50HZ，电流16A
气压需求MPa	最小气压0.6
设备功耗W	≦2500
点胶区域 mm	轨道长度1300mm；可分两次进料；可以完成长度800mm以内的产品；
轨道高度mm	920±30
轨道承重（含载具）Kg	4.5
最大基板厚度 mm	5.5
轴数	X、Y、Z
驱动方式	X/Y/Z轴采用伺服马达+精密滚珠丝杆
定位精度	±15um(X\Y)；±15um(Z)
重复精度	±10um(X\Y)；±10um(Z)
最大速度mm/s	1000(X/Y)；300(Z)
最大加速度	1g(X/Y)；0.3g（Z）
视觉定位系统	工业CCD
计算机及软件	Windows 系统开发下软件
