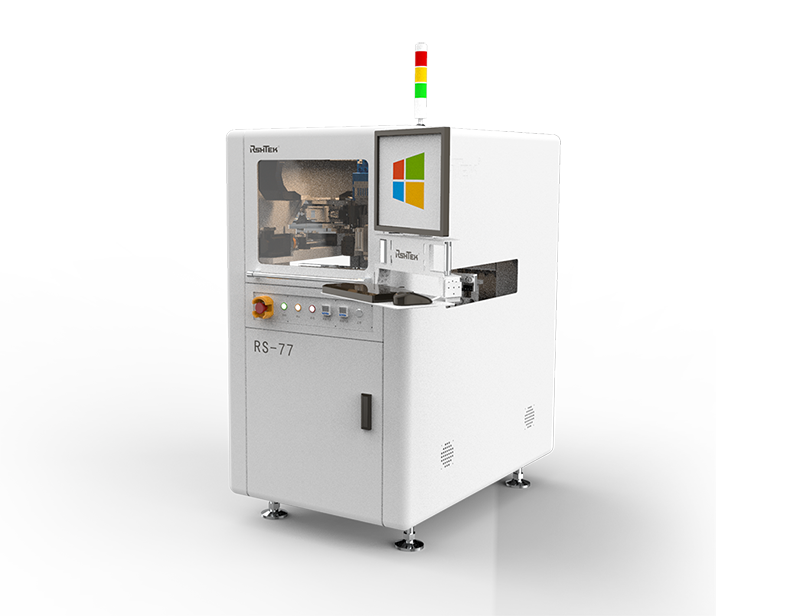

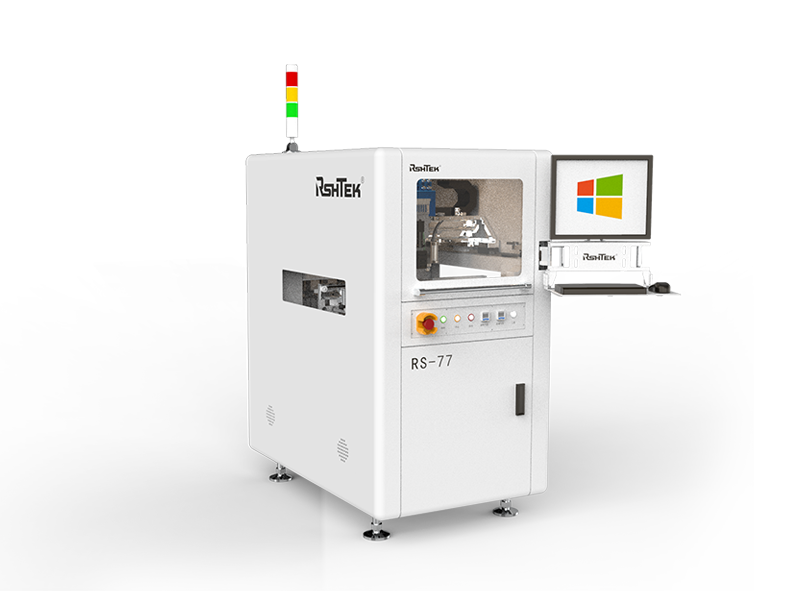

    在线全自动点胶机旗舰机型RS-77

    睿斯合RS系列在线全自动型点胶机具有明显的优势,耐用,设计精简,适用于汽车电子、LED、热熔胶粘接、底部填充胶、表面贴装等。满足多种高要求的生产条件,可根据产品生产需求,搭载不同的功能模块,应用更广的点胶工艺。

    产品概览

    核心优势

    性能:龙门式支架设计,结构稳定;元器件的使用,减小故障发生率,降低使用成本,不易损坏,减少购置成本。

    灵活性:RS系列全自动点胶设备能够处理多种不同基板尺寸的产品;双轨、双阀、四向倾斜、底部加热等多种功能模块灵活配置;通用的平台可适用多种点胶工艺及胶水,可快速更换机种。

    提高生产效率:准确的胶量控制,精确的视觉算法,提高了点胶作业良率,实现自动点胶。

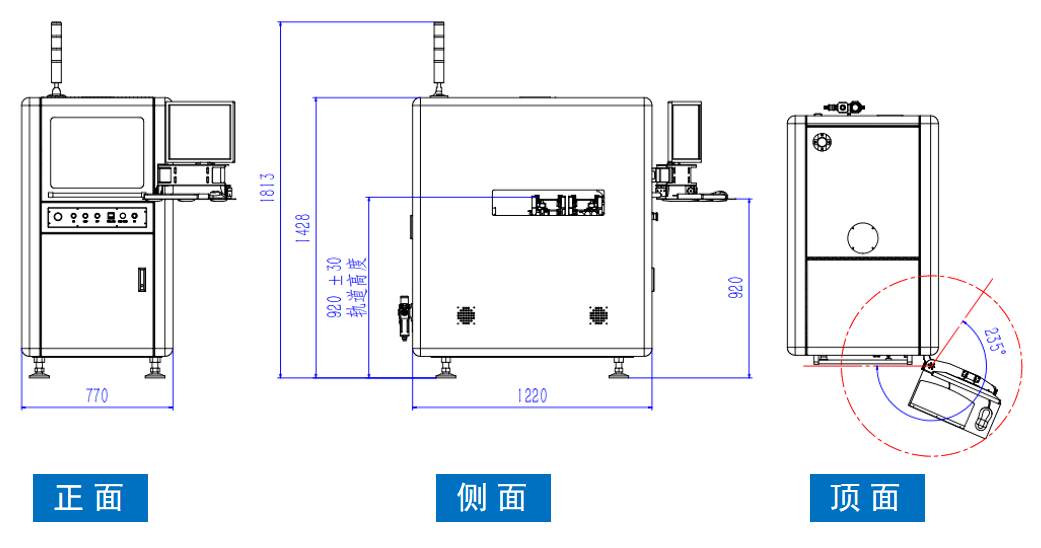

    外形尺寸

    睿斯合在线全自动点胶机外形尺寸:770×1220×1813(W*D*H)



    适用行业

    睿斯合RS系列全自动在线点胶机,适用于各类3C电子行业,汽车电子、LED行业,根据需求搭载不同的功能模块,点胶工艺广泛。

    规格参数

    RS-77

    基本参数

    外形尺寸 mm

    770×1220×1813(W*D*H)

    重量 kg

    标准机:650

    用电需求

    电压220V,50HZ,电流16A

    气压需求MPa

    最小气压0.6

    设备功耗W

    ≦2500

    有效行程 mm

    X410*Y475(单阀单轨);X410*Y400(单阀双轨)

    X350*Y475(双阀单轨);X350*Y400(双阀双轨)

    轨道高度mm

    920±30

    轨道承重(含载具)Kg

    4.5

    最大基板厚度 mm

    5.5

    轴数

    X、Y、Z

    驱动方式

    X/Y/Z轴采用伺服马达+精密滚珠丝杆

    定位精度

    ±15um(X\Y);±15um(Z)

    重复精度

    ±10um(X\Y);±10um(Z)

    最大速度mm/s

    1000(X/Y);300(Z)

    最大加速度

    1g(X/Y);0.3g(Z)

    视觉定位系统

    工业CCD

    计算机及软件

    Windows 系统开发下软件
